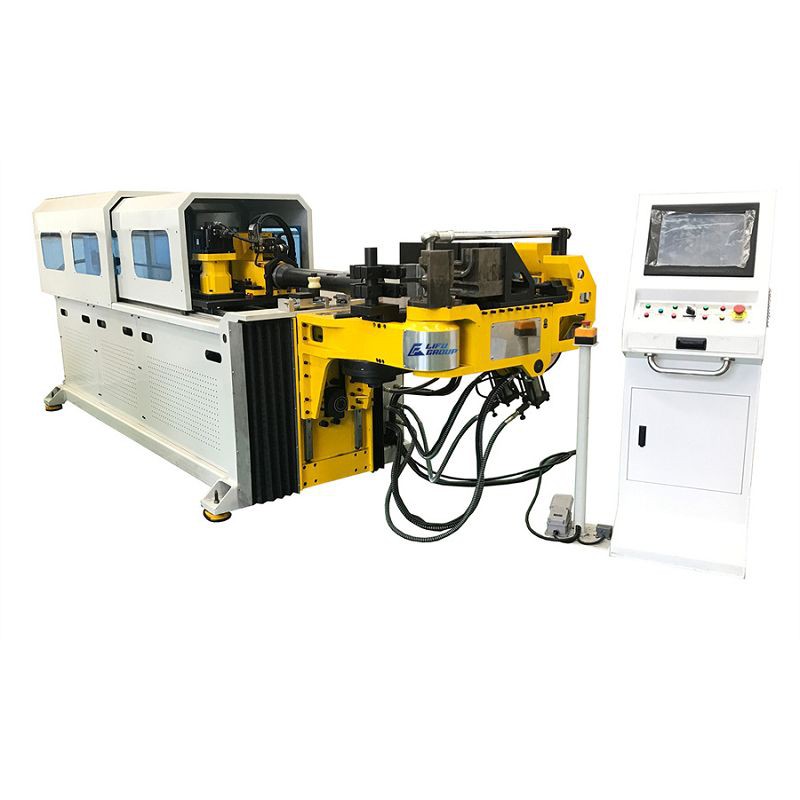

Naši mekani bender bakrene cijevi proizvedeni su za komplicirano savijanje cijevi jednostavno uz pomoć servo rotacije tijekom radova sa savijanjem cijevi. Dakle, našim mekim bakrenim cijevima možete razmotriti kao ekonomično rješenje umjesto CNC mašina za savijanje cijevi s manjim troškovima od opcija za savijanje CNC cijevi za naše kupce.

● Potpuno hidraulički pokret na stezaljci umiru, pritisak umiru i mandrel.

● Dostupni oblik cijevi: okrugli, kvadratni, pravokutnik, ovalni, čvrst traka, ostali profili

● Dostupna materijala za cijevi: čelik, nehrđajući, aluminijum, titanijum mesing i tako dalje.

● Opremljeno japanskom Omronom Encoder osigurava tačnost i stabilnost savijanja.

Meka kalup za bekar bakar
Materijali
* Ugljični čelik
* AusteniticAteries
* Aluminijske legure
* Srednji i visoki čelici
* Inconel i Hastelloy materijali
* Mesinga i legure bakra
Raspon savijanja meke bakrene cijevi Bender

Kapacitet od 3 mm od {1}} mmo.d.
* Visoka kvaliteta
* Uski polumjer savija se
* Tanki zidni benos
* Dijelovi koji zahtijevaju uske tolerancije
* Ponovljivost
* Sposobnost za složene cijevi frms

Popularni tagovi: Mekane bakrene cijevi Bender, Kina Mekane bakrene cijevi proizvođači, dobavljači, tvornica, аныҡ торба эйелеү машинаһы, дөйөм торба эйелеү машинаһы, төп торба эйелеү машинаһы, дөйөм торба бөгөү машинаһы, ғәҙәттән тыш торба эйелеү машинаһы

Tehnički parametri

NC Tehnički parametri
Model	Jedinica	NC38	NC50	NC65	NC76	NC90	NC110	NC130	NC168	NC219	NC273
Maksimalni kapacitet savijanja	mm	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Okrugla cijev / cijev od nehrđajućeg čelika	mm	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Kvadratna cijev / metal	mm	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Radijus savijanja	mm	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Raspon snage / kvadratna cijev savijanja	mm	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Ugao savijanja	stepen	190	190	190	190	190	190	190	190	190	190
Maksimalna efektivna udaljenost	mm	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
Visina radne pruge (Center kalupa do visine tla)	mm	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Visina linije Center kalupa	mm	28	40	50	55	65	80	90	120	165	185
Savijanje [DOB] brzina	deg / sec	120	120	110	110	75	75	70	38	38	28
Savijanje (DOB\|Skecuracija	stepen	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.40
Hvlaulic Svsteste motor	kw	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Širina mašine	mm	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Širina mašine	mm	1300	1300	1400	1400	1500	2100	2100	2300	2300	2700
Dužina mašine	mm	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Težina mašine	kg	850	1600	2800	3000	6200	8200	11000	22000	33000	55000

* Non Standard modeli prilagođeni su zahtjevima kupca

* Podaci su samo za referencu, a konačni tehnički parametri podliježu tehničkom sporazumu
