Opis

Tehnički parametri

Naš savijač od legure cijevi su istiniti svestrani. Mašine iz našeg raspona visokih performansi mogu saviti cijevi maksimalnim promjerom od 273 milimetra izrađenih od svih standardnih materijala poput aluminija, titana, legure, čelika i nehrđajućeg čelika. Zahvaljujući intuitivnoj CNC kontroli, pogodni su za univerzalnu upotrebu, a posebno prilagođenu korisniku. Postupak sa savitnikom koji se prilagodio materijalima koji koristi naše mašine za savijanje sa savijanjem sa jednim snopom osigurava posebno brzu i energetski efikasnu proizvodnju i gotovo da nema utjecaja na strukturno stanje materijala. To omogućava proizvodnju čak trodimenzionalnih sustava cijevi u kratkim vremenima bez ijednog zavara. Također nudimo sofisticirani, modularno podesivi raspon dodataka za svaki sustav.

● Potpuno hidraulički pokret na stezaljci umiru, pritisak umiru i mandrel.
● Dostupni oblik cijevi: okrugli, kvadratni, pravokutnik, ovalni, čvrst traka, ostali profili
Dostupni materijal za cijev: čelik, nehrđajući, aluminijum, titanijum mesing i tako dalje.
● Opremljeno japanskom Omronom Encoder osigurava tačnost i stabilnost savijanja.

* Sve električne komponente naših legura savijenih cijevi proizvedene su iz svjetski poznatih brendova, kabinet se u skladu s IP65.

* U skladu sa standardom CE i UL

* Sa automatskim sistemom podmazivanja mašina

* Sa automatskim sistemom podmazivanja Mandrel.

Napomene:

1. Dneue za kontinuirano poboljšavanje dizajna, gore navedene specifikacije su podložne promjenama bez prethodne najave.

2.Prodajte prodaja kontakata da vam preporučuje odgovarajući model sa najnovijim detaljima specifikacije

Tehnički parametri

CNC tehnički parametri
Model	Jedinica	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
Maksimalni kapacitet savijanja	mm	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Okrugla cijev / cijev od nehrđajućeg čelika	mm	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Kvadratna cijev / metal	mm	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Maksimalni vanjski promjer za savijanje za uzvraćanje (može se prilagoditi)	mm	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
Radijus savijanja	mm	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Raspon snage / kvadratna cijev savijanja	mm	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Ugao savijanja	stepen	190	190	190	190	190	190	190	190	190	190	190	190
R1 ~ R2TWO-sloj R Maksimalna DFHERENCE R 1- R2	mm	20	50	50	65	75	85	85	100	130	145	170	180
Maksimalna efektivna udaljenost	mm	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
Visina radne pruge (Center kalupa do visine tla)	mm	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Visina linije Center kalupa	mm	22	30	28	40	50	55	65	80	90	120	165	185
Savijanje [DOB] brzina	deg / sec	220	220	160	105	100	75	75	75	70	38	38	28
Savijanje (DOB\|Skecuracija	stepen	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Hranjenje [DBB] brzina	mm / sec	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
Hranjenje (DBB] tačnost	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Transter Tube\|Pob) Brzina	deg / sec	300	300	300	200	200	200	200	200	200	90	90	90
Transter Tube [Pob] Točnost	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Hvlaulic Svsteste motor	kw	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Širina mašine	mm	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Širina mašine	mm	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
Dužina mašine	mm	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Težina mašine	kg	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000

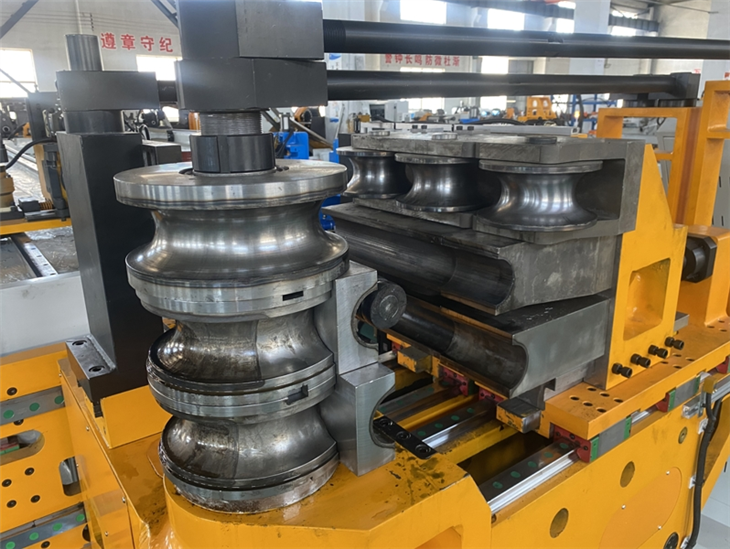

Legura cijevi Bender
