Hej tamo! Kao dobavljač NC-a savijanja cijevi, u posljednje vrijeme dobijem puno pitanja o tome što se ulazi u ove sjajne dijelove opreme. Dakle, mislio sam da ću prekinuti glavne komponente uređaja za savijanje NC cijevi za vas.
1. Kontrolni sistem
Kontrolni sistem je poput mozga savijanja za savijanje NC-a. To je ono što omogućava mašini da radi sa preciznošću i ponovljivošću. Najviše moderne mašine za savijanje cijevi NC koriste računalni brojčani sistem (CNC). Ovaj sistem preuzima upute iz programa, koji se može kreirati pomoću specijaliziranog softvera.
Operator može unijeti parametre kao što su ugao savijanja, savijajući radijus i broj zavoja. CNC sistem zatim kontrolira kretanje komponenata mašine kako bi se postigao željeni sajmovi. Može pohraniti i više programa, tako da se lako možete prebaciti između različitih poslova savijanja.
Upravljačka ploča je sučelje između operatera i CNC sistema. Obično ima ekran osetljiv na dodir ili skup gumba i displej. Odavde, operator može započeti, zaustaviti i prilagoditi rad mašine. Neke kontrolne ploče imaju i dijagnostičke funkcije koje mogu pomoći problemima u rješavanju problema.
Ako ste zainteresirani za učenje više o naprednim upravljačkim sustavima u savijanjem, odjavite seMašine za savijanje NC.
2. Savijanje umire
Die savijanje je ključna komponenta koja određuje oblik zavoja. Dolazi u različitim veličinama i oblicima za smještaj različitih promjera cijevi i savijajući radijuse. Die obično se izrađuje od visokog čelika za čvrstoću da izdrži sile koje su uključene u proces savijanja.
Postoje dvije glavne vrste savijanja: fiksna matrica i podesiva matrica. Fiksna matrica dizajnirana je za određenu veličinu cijevi i radijusu savijanja, dok se podesivi matrica može podesiti na različite veličine cijevi i savijajući se radijuse. To vam daje veću fleksibilnost u operacijama savijanja.
Die savijanje montiran je na ruku za savijanje ili mandrel. Dok se cijev hrani kroz stroj, matrica primjenjuje pritisak na cijev, uzrokujući da se savija. Kvaliteta die ima izravan utjecaj na kvalitetu zavoja. Dobro - napravljen die proizvodit će glatke, konzistentne zavoje bez kinkiranja ili izravnavanja cijevi.
3. Mandrel
The Mandrel je još jedan važan dio mašine za savijanje NC cijevi. To je štap koji je umetnut u cijev tokom procesa savijanja. Glavna funkcija MANDREL-a je podržati unutrašnjost cijevi, sprječavajući da se uruši ili nabojim tokom zavoja.
Postoje različite vrste markera, poput čvrste mandrele, segmentirani mandrel i lopta - zajednička mandrela. Čvrsti mandrel je jedan, čvrst štap, dok se segmentirani i kuglica - zglobni mandreli čine višestruki segmenti ili zglobova. Ove vrste mandrela mogu se bolje u skladu s oblikom zavoja, pružajući veću podršku.

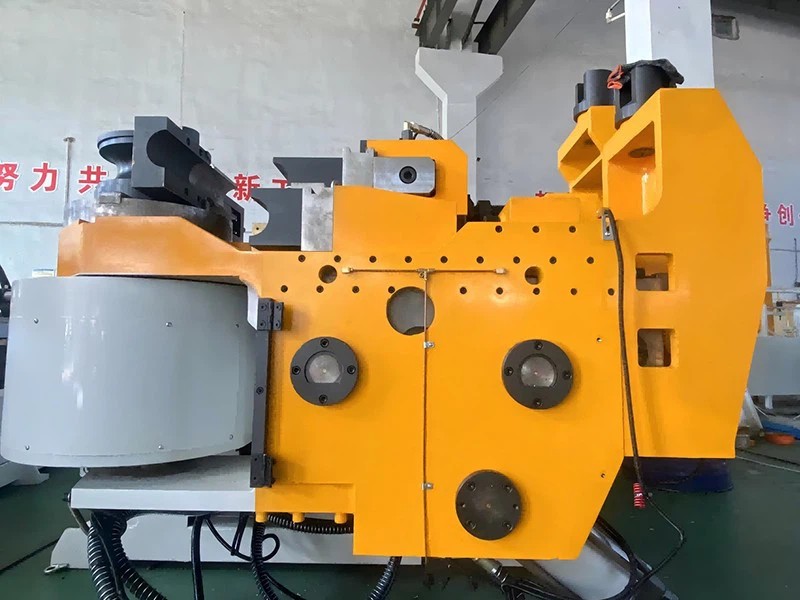

Mandrel je obično spojen na bandrel baru, koji kontrolira hidraulični ili električni sistem mašine. Mandrel bar može se prilagoditi različitim duljinama i položajima kako bi se osigurala pravilna podrška cijevi tijekom procesa savijanja. Ako se bavite teškim - zidnim cijevima, možda biste željeli uzeti u obzirBender za teške zidne cijeviTo je opremljeno odgovarajućim mandrelom.
4. Stezni sistem
Sustav za stezanje odgovoran je za držanje cijevi na mjestu tokom procesa savijanja. Osigurava da se cijev ne pomiče ili klizi, što je neophodno za precizno savijanje. Postoje dvije glavne vrste steznih sistema: prednji stezni sistem i sistem zadnjeg stezanja.
Sistem prednjeg stezanja drži cijev na prednjem kraju, u blizini savijanja. Obično se sastoji od skupa čeljusti koji se mogu zategnuti oko cijevi. Stražnji sistem stezanja drži cijev na stražnjem kraju, pružajući dodatnu podršku i stabilnost.
Sila stezanja može se podesiti ovisno o veličini i materijalu cijevi. Previše stezne sile može oštetiti cijev, dok premalo sile može prouzrokovati klizanje cijevi za vrijeme savijanja. Neke moderne mašine za savijanje cijevi NC imaju automatske stezne sustave koji mogu prilagoditi silu stezanja na osnovu ulaznih parametara.
5 Sistem za hranjenje
Sustav za hranjenje je ono što pomiče cijev kroz stroj. Može biti ili ručno ili automatski. U ručnom sustavu za hranjenje operater mora fizički gurati ili povući cijev kroz stroj. Ovo je pogodno za male - radne operacije ili prilikom savijanja cijevi različitih duljina.
Automatski sistem hranjenja, s druge strane, koristi motore i transportne trake za pomicanje cijevi kroz stroj. Može nahraniti cijev u dosljednoj brzini, što poboljšava efikasnost i tačnost procesa savijanja. Automatski sustav za hranjenje može se programirati i za navlačenje cijevi određene dužine za svaki zavoj.
Neke mašine za savijanje NC-a imaju polu-automatski sustav za hranjenje, koji kombiniraju karakteristike ručnog i automatskog hranjenja. Ako tražite više troškova - efektivna opcija s nekim funkcijama automatizacije, možda biste željeli provjeriti našuSEMI - Automatska mašina za savijanje cijevi.
6 Hidraulički ili električni sistem
Većina mašina za savijanje NC cijevi koriste ili hidraulički ili električni sustav za napajanje njihovih komponenti. Hidraulički sistem koristi hidrauličnu tekućinu za prenos snage. Može generirati veliku količinu sile, što je pogodno za savijanje debelih - zidnih cijevi ili cijevi izrađenih od visokog materijala za čvrstoću.
Hidraulički sustav sastoji se od hidrauličke pumpe, hidrauličnih cilindara i ventila. Pumpa pod pritiskom hidraulične tekućine, koja se zatim šalje na cilindre. Cilindri pretvaraju hidraulički pritisak u mehaničku silu, koja se koristi za pomicanje ruke savijanja, mandrela i steznog sistema.
Električni sustav, s druge strane koristi električne motore za napajanje komponenta uređaja. To je više energije - efikasno i tiše od hidrauličkog sistema. Električni sustavi su također lakši za kontrolu i održavanje. Često se koriste u manjim mašinama za savijanje cijevi ili u aplikacijama gdje su potrošnja buke i energije zabrinutost.
Zašto odabrati naše mašine za savijanje NC cijevi?
Naše mašine za savijanje NC cijevi dizajnirane su s najnovijom tehnologijom i visokim komponentama kvalitete. Nudimo širok spektar mašina koji odgovaraju različitim potrebama i proračunima. Bilo da ste mali proizvođač ili veliku industrijsku kompaniju, imamo pravi stroj za vas.
Naše mašine su jednostavne za rukovanje i održavanje. Kontrolni sistem je korisnik - prijateljski prijateljski, a naš tim za tehničku podršku uvijek je spreman da vam pomogne u bilo kakvim pitanjima ili pitanjima. Također pružamo obuku za naše kupce kako bi osigurali da mogu dobiti najviše iz naših mašina.
Ako ste na tržištu za mašinu za savijanje NC cijevi, ne ustručavajte se kontaktirati nas. Možemo razgovarati o vašim specifičnim zahtjevima i pomoći vam da odaberete najbolju mašinu za vaš posao. Nudimo konkurentne cijene i odlično nakon - prodajne službe. Radimo zajedno da preuzmemo vašu cijev - savijanje operacija na sljedeću razinu!
Reference
- "Priručnik za savijanje cijevi" od strane nekog industrijskog stručnjaka
- Priručnici proizvođača različitih NC mašina za savijanje cijevi
Dakle, tamo imate - glavne komponente savijanja NC cijevi. Nadam se da vam je ovaj blog bio od pomoći. Ako imate još pitanja, slobodno posegnuti, a možemo započeti razgovor o tome kako naši mašine mogu udovoljiti vašim potrebama.
